选矿摇床设备是一种应用广泛的重选选矿设备

  选矿摇床也称“摇床”是一种应用广泛的重选选矿设备,结合了国内摇床和重力选矿技术,具有富集比高、选别效率好、操作简单等优点,且一次得出终精矿和终尾矿。与传统工艺相比具有不用药剂、耗能低、便于管理等优点,具有较高的性能价格比。

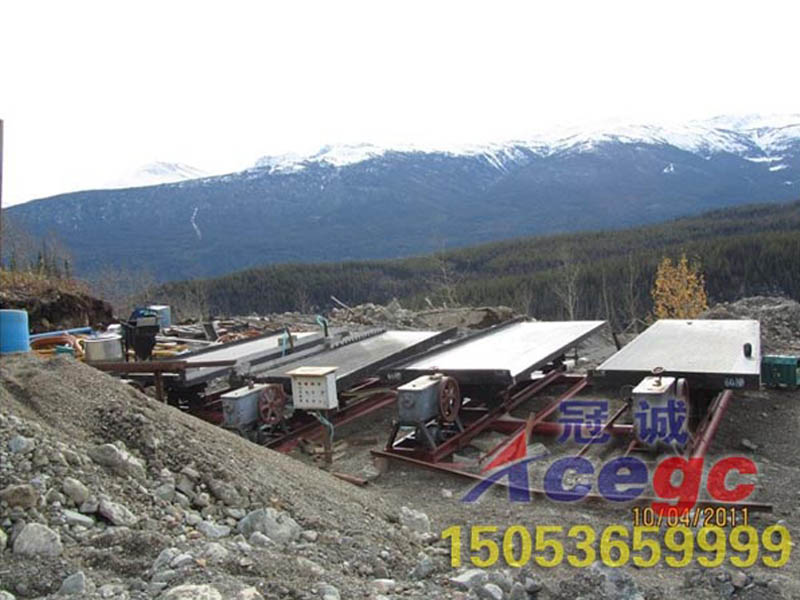

选矿摇床设备

选矿摇床设备常见工作过程
  选矿摇床设备选矿过程是在具有来复条的的倾斜台面上进行的,矿粒群从台面上角的给矿槽送入,同 时由给水槽供给横向冲洗水,在振动波的作用下,按比重和粒度分层,并沿台面作纵向运动和 横向运动,比重和粒度不同的矿粒沿着各自的运动方向呈梯形流下,分别从精矿端和尾矿侧的不 同位置排除,最后被分为精矿、中矿和尾矿。
  选矿摇床设备主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
  床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。
  床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。 床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜,用于选别粗砂的摇床则在纵向有1-2度的倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。
  床面用摇动支撑支承在调坡机构上,摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动,摇动支撑用槽钢固定在调节座板上,当用手轮通过调节丝杆使调节座板在鞍形座上回转时,即可调节床面倾角。


【给矿量】:10-60T/d
【给矿浓度】:15%-30%
【应用范围】:摇床是用于选别细粒物料的重力选矿设备,应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。
【产品介绍】:我公司在并不断开发创新而研发的最新一代摇床设备,与传统的摇床设备相比,其处理量、回收率和富集比都有大幅度的提高。

  根据给矿位置的不同,选矿摇床设备可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。
