摇床沙金设备

摇床沙金设备

  沙金摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面。床面支撑在溜动设备上,由床头的床面挂钩连接床面,在床头的推动下使床面往复运动进行选矿。床头系采用偏心轴带动偏心滚轮来推动摇杆支臂,例摇杆支臂叉推动联接丁头螺杆,因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承,具有噪音小转动灵活等特点。溜动设备部分主要是用来调节选矿设备所需要坡度,利用手轮调节斜度托板,使床面产生坡度。

  沙金摇床所用耐磨材料的莫氏硬度是9,尽次于莫氏硬度10的钻石。 6S摇床根据所选别的矿石粒度的不同,可分为粗砂床(>0.5mm)、细砂床(0.5~0.074mm)和矿泥床(0.074~0.37mm)三种。
摇床选矿是将矿粒群从床面上角的给矿槽送入,同时由给水槽供给横向冲洗水,于是矿粒在重力,横向流水冲力,床面作往复不对称运动所产生的惯性和摩擦力的作用下,按比重和粒度分层,并沿床面作纵向运动和沿倾斜床面作横向运动。比重和粒度不同的矿粒沿着各自的运动方向逐渐扇形流下,分别从精矿端和尾矿侧的不同区排出,后被分成精矿,中矿和尾矿。

沙金摇床



  摇床选金法是以6S摇床为主要设备的选金过程。沙金摇床是在水平介质流中进行选矿的设备,由床面和传动机构两部分组成,床面由传动机构带动作纵向往复运动。矿石在6S摇床上的分选是在床面往复运动过程中逐步完成的。促成矿粒运动的因素,除自身重力外,主要是冲流和床面差动运动。矿粒在运动中经受垂直于床面的分层作用和平行于床面的分离作用。两项作用的结果是不同矿粒自床面的不同区间排出。

  6-s摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出终精矿和终尾矿。
  6s玻璃钢摇床具有富矿比高,选别效率高,看管容易,便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡,弹簧放置在箱体内,结构紧凑,且能依次得出终精矿和终尾矿。本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成, 摇床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

   6s玻璃钢摇床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故摇床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。

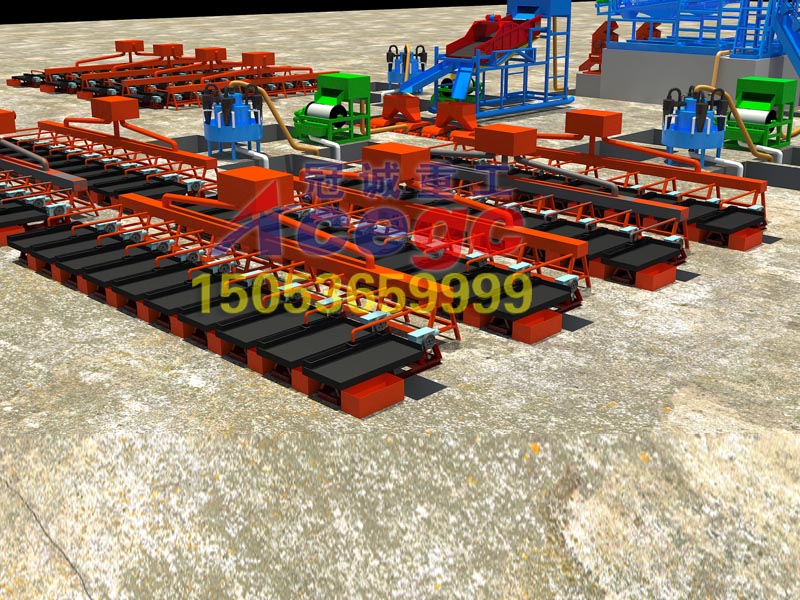

  上图为大型沙金摇床选别砂金矿的工艺流程,青州冠诚重工机械有限公司专业配置沙金设备方案,有着丰富的砂金矿开采经验,除了摇床选金外,还有溜槽选别砂金矿工艺,沙金离心机精选砂金矿工艺,移动方便的沙金车开采砂金矿等多种配置,欢迎前来咨询订购。希望我们的产品能给您带来巨大的收益。
