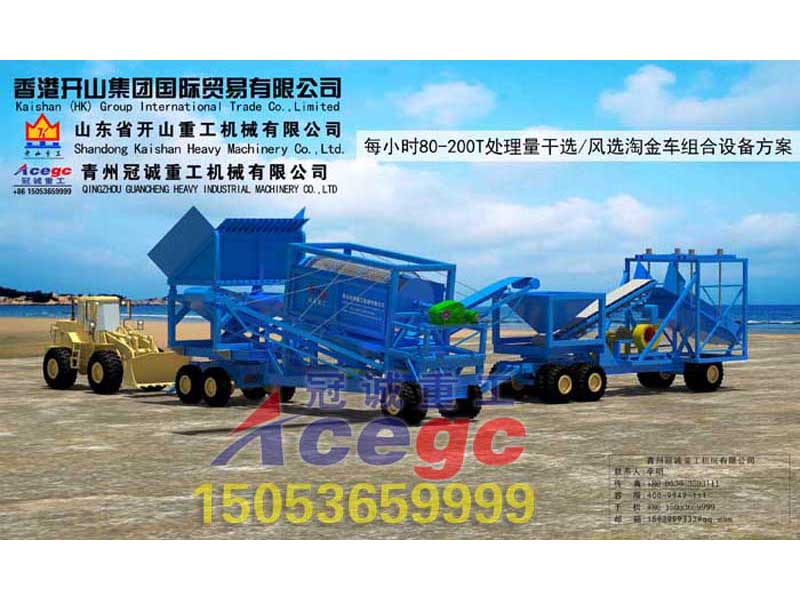

风选沙金车组合方案

风选沙金车组合方案设备简介：

      本套风选砂金设备是我公司根据多年制作砂金矿提取设备经验，并且不断完善用户反馈信息，独立研发制作而成的一套新型无水沙金机械，适用于缺水、少水的戈壁滩、荒漠等干旱地区，比传统的选金设备具有以下主要优势：

       1、全部采用了汽车底盘式设计，基本不受地形影响，适用范围更广，可360度原地转向，克服了传统雪橇式设备移动、转向不方便，对地形要求严格的缺点。

2、采用了上料杆输送系统，无需打地基、无需寻找高低落差，节省了用户大量成本与时间。

       3、处理量大、回收率高。处理量可达到每小时80-200吨，回收率80-90%。

       4、设备经过多年生产实践，故障率低、维护/维修简单、方便。

       5、占用人工资源少，节约用户成本。

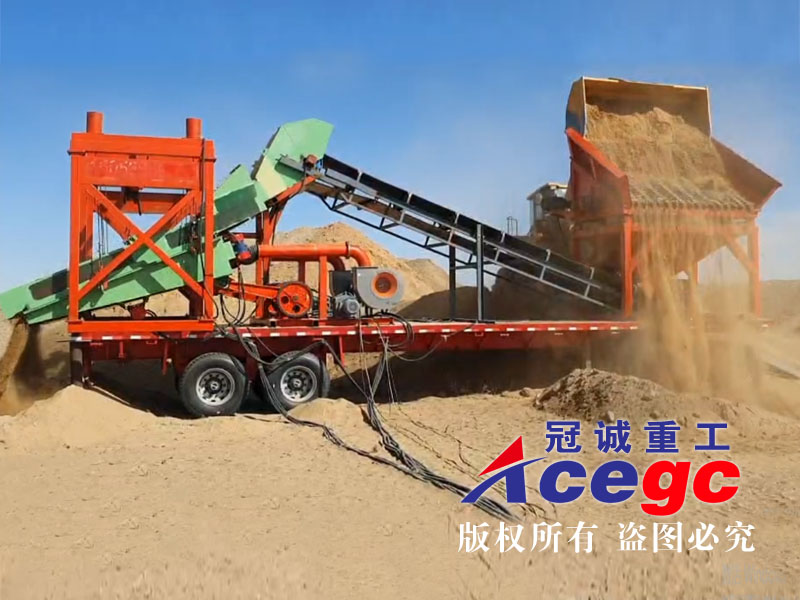

风选沙金车组合方案流程概述：

      原料通过工程机械（装载机或挖掘机）送入振动料仓，首先筛选出大于8CM不合格的物料，减少滚筒筛磨损。小于8CM物料由输送机均匀送入滚筒筛内进行筛选分级，分级为<8MM、>8MM两个级别，其中大于8MM的物料直接通过输送机输送至废料区域。

小于8MM的物料由输送机送入一台风选金淘金车进行风力精选，将含金矿料留在摇床内部，不含金的废料排出至废料区域；

旱地砂金机械技术参数
本套砂金设备可分为进料筛分系统、输送系统、风选系统、供电系统、精矿回收及提纯系统等主要部分。
1、进料筛分系统
进料筛分系统主要由底盘、振动料仓、输送机、滚筒筛等部件组成。
底盘框架主要由30#工字钢组成，含12条900#轮胎。振动料仓筛条使用工钢纵向间隔8CM布置，料仓使用5mm厚钢板焊接。滚筒筛净筛孔长度3米，内直径1.2米，外直径1.5米，含污泥绞洗装置，主框架使用15#方管焊接，料仓使用5mm钢板焊接。
2、输送系统
输送系统主要使用输送机进行物料输送，使用电动滚筒或电机作为输送动力。
3、风选系统
风选系统主要由料仓、输送机、风选金摇床、风机等部件组成。主要是使用风力按矿物比重大小进行筛选。
4、供电系统

砂金机械设备用电功率：
品名 数量 功率/Kw 总功率/Kw
振动料仓 1 5.5 5.5
输送机 4 4 16
滚筒筛 1 11 11
选金摇床 1 5.5 5.5
风机 3 7.5 22.5
振动电机 2 0.55 1.1
振动电机 2 0.25 0.5
合计总功率 62.1
建议使用100KW发电机组。
