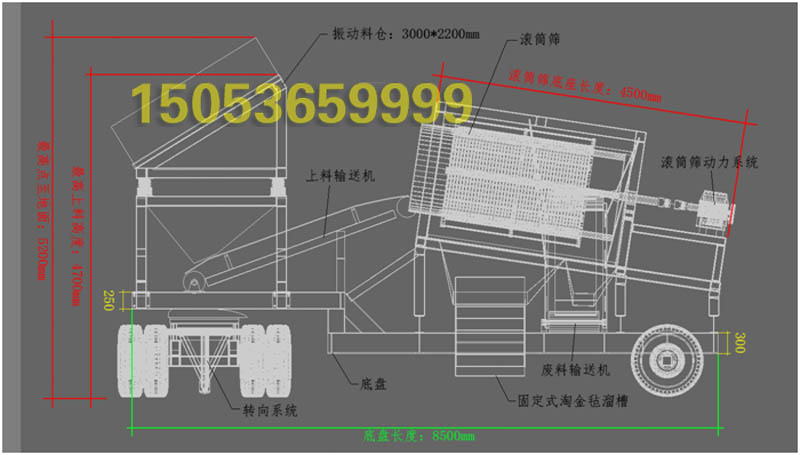

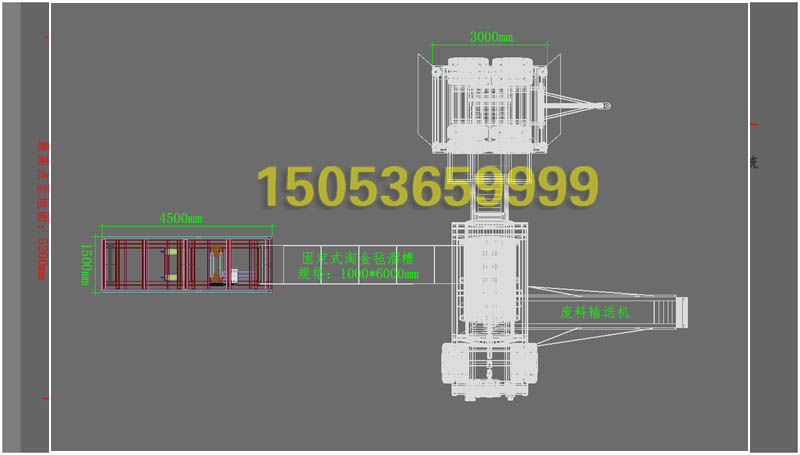

100-120吨/小时处理量移动式沙金设备设计图纸参数
100-120吨/小时处理量移动式沙金设概述
本设备为移动式沙金设备,沙金车采用重型汽车底盘设计,灵活的转向系统可以使该设备180度原地转向,本套设备适应地形范围广,配备牵引杆,只需任意牵引车辆便可轻松移动。
100-120吨/小时处理量移动式沙金设流程简介
原料通过工程车辆送入振动料仓,筛选出较大的废料,减少滚筒筛的磨损,然后通过上料输送机均匀送入滚筒筛内进行高压水冲洗、筛分,筛分出的废料通过废料输送机排出至废料池中;细料进入一条固定式淘金毡溜槽内进行首次筛选后,再次进入一台振动溜槽内进行筛选,筛选后的废料排入废料池中。
100-120吨/小时处理量移动式沙金设主要尺寸及用料:
总体尺寸:10.7*3*5.2米
名称 |
规格/mm |
数量 |
功率/Kw |
备注 |
底盘 |
8500*3000*1500 5mm钢板、250/300#工字钢 |
1套 |
- |
附带转向系统 |
振动料仓 |
3000*2200 15#方管、5mm钢板 |
1套 |
7.5 |
|
滚筒筛 |
净筛孔长度2米,内径1.3米,外径1.6米 中央+两侧供水 支架采用15#方管焊接 |
1套 |
11 |
|
上料输送机 |
皮带宽度:600 |
1套 |
2.2 |
电动滚筒 |
废料输送机 |
皮带宽度:600 |
1套 |
4 |
电动滚筒 |
固定式淘金毡溜槽 |
1000*6000 |
1套 |
- |
淘金毡品牌:日本三菱 |
振动溜槽 |
1500*4500 |
1套 |
3 |
淘金毡品牌:日本三菱 |
水泵 |
QS100-18-7.5 |
2台 |
15 |
单台7.5KW |
配电柜 |
|
1套 |
- |
开关品牌:德力西 |
总功率 |
= sum(D3:D10) \* MERGEFORMAT42.7KW |
